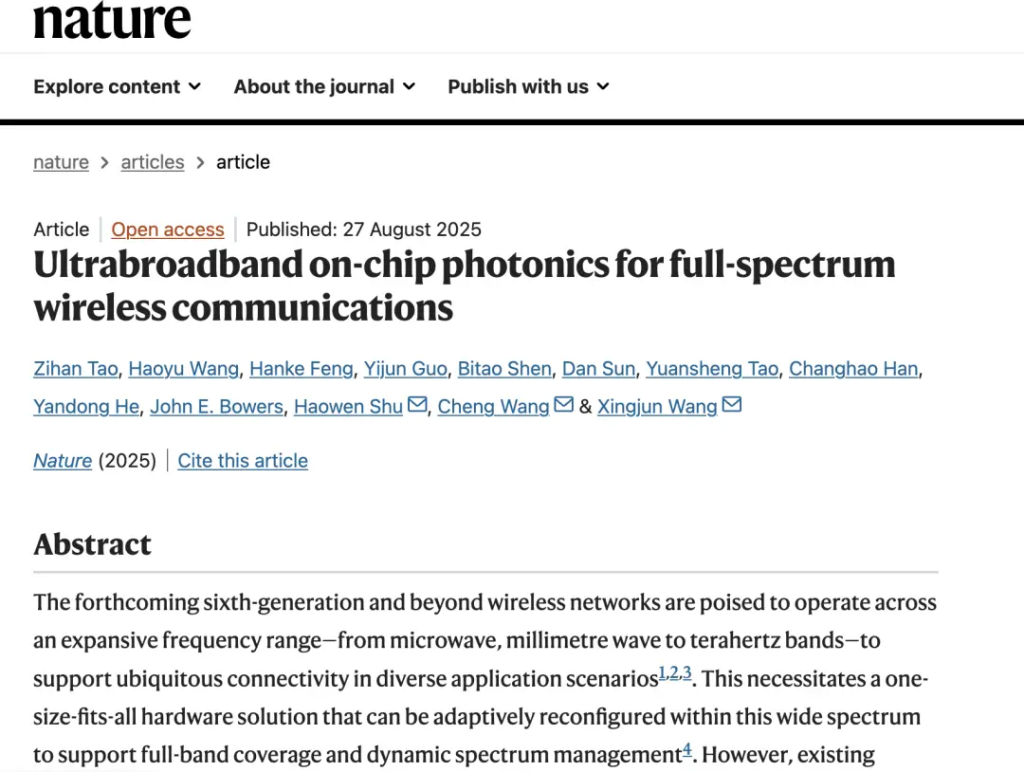

在移动通信技术即将迈入6G时代的关键节点，中国科研团队再次取得重大突破。2025年8月27日，国际顶级学术期刊《自然》刊登了由北京大学电子学院王兴军教授团队与香港城市大学王骋教授团队合作研发的全球首款光电融合全频段无线通信芯片。这项突破性成果不仅解决了6G通信的核心技术难题，更标志着我国在新一代通信技术竞争中占据了先发优势。
一、颠覆性技术突破：从”频段受限”到”全频兼容” 传统无线通信芯片面临的根本性难题在于”频段受限”。由于半导体材料的物理特性限制，现有芯片往往只能在特定频段工作，导致5G通信需要依赖多个芯片组协同工作。研究团队创造性地提出”通用型光电融合无线收发引擎”概念，通过将光子学与电子学深度融合，成功实现了从微波到太赫兹频段的全频谱覆盖。
这项技术的核心突破在于三个方面：首先，采用新型薄膜铌酸锂光子材料平台，该材料具有极低的光学损耗和优异的电光转换效率；其次，创新设计了超宽带光电转换结构，实现了110GHz以上的频率覆盖；最后，在指甲盖大小的芯片空间（11mm×1.7mm）内集成了信号调制、载波生成、数字处理等完整功能模块。实验数据显示，该芯片在所有频段均能稳定实现50-100Gbps的传输速率，较现有5G技术提升100-1000倍。
二、技术原理与创新亮点 光电融合技术是本项研究的核心创新点。研究团队巧妙利用光子的高频特性和电子的灵活调控能力，构建了独特的”光-电-无线”信号处理链路。具体而言，通过光子晶体谐振腔产生稳定的光载波，再经由电光调制器将数字信号加载到光波上，最后通过高速光电二极管转换为无线信号。这种架构有效规避了纯电子器件在高频段的性能衰减问题。
特别值得关注的是芯片的自适应能力。通过内置的智能调控单元，芯片可以实时感知环境频段干扰，自动选择最优工作频点。测试表明，在复杂电磁环境下，芯片仍能保持120Gbps的峰值速率，完全满足6G通信标准要求。这种自适应特性使得未来6G设备可以无缝兼容不同国家和地区的频谱规划。
三、产业化前景与应用场景 该技术的产业化将深刻改变通信产业格局。首先，芯片的小型化特性使其可以直接集成到智能手机等终端设备中，无需外接大型天线阵列。其次，全频段支持能力意味着单个基站即可覆盖从sub-6GHz到太赫兹的全部频段，大幅降低网络部署成本。据估算，采用该技术的6G基站设备体积可缩小70%，能耗降低50%以上。
在应用层面，这项突破将催生诸多新场景：偏远地区的居民可以享受与城市无差别的千兆接入；自动驾驶车辆能实现毫秒级的多车协同；工业互联网中的机器间通信延迟将降至微秒级。特别在应急通信领域，搭载该芯片的便携设备可在灾害现场快速建立高速通信网络。
四、国际竞争格局与中国优势 当前全球6G研发已进入关键技术攻关阶段。美国主导的”Next G Alliance”重点发展太赫兹通信，欧盟的”Hexa-X”项目侧重网络架构创新，而日韩则聚焦于高频段器件研发。中国此次在核心芯片领域的突破，标志着我国首次在通信标准的基础器件层面取得领先优势。
这项成果的取得得益于中国在光电融合领域的前瞻布局。早在”十四五”规划期间，国家就将集成光子学列为重点发展方向。北京大学团队研发的薄膜铌酸锂调制器技术曾于2021年打破世界纪录，为本次芯片研发奠定了材料基础。与此同时，中国庞大的5G网络建设积累了丰富的工程经验，为6G技术验证提供了得天独厚的试验场。
五、未来挑战与发展方向 尽管取得重大突破，6G芯片的商用化仍面临挑战。首先是量产工艺的优化，目前芯片良率还需提升；其次是功耗控制，高频段工作时的散热问题需要解决；最后是生态系统构建，需要同步发展配套的天线、算法等关键技术。
研究团队透露，下一步将重点攻关芯片的多功能集成，计划在现有基础上增加人工智能处理单元，使芯片具备信号智能优化能力。同时将与产业界合作，推动建立6G光电融合芯片的标准体系。预计首款商用产品将在2028年前后面世，正好赶上国际电信联盟规划的6G标准冻结时间点。
这项突破性研究不仅展现了我国科研人员的创新能力，更预示着通信技术将迎来新一轮革命。随着光电融合技术的成熟，未来6G网络有望实现”空天地海”全域覆盖，真正构建起连接万物的数字基础设施。在这个关乎国家竞争力的战略领域，中国正从技术跟随者转变为规则制定者，为全球6G发展注入强劲动力。
